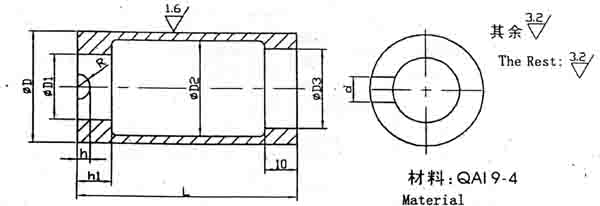

軸套尺寸表：Dimensions table of shaft sleeves
|
序號(hào) Set．no． |
泵型號(hào) Pump model |
D |
D1 |
D2 |
D3 |
L |
h |
h1 |
R |
d |
|
1 |
32CWZ-5 |
|
|
|
|
|
|
|
|
|
|
2 |
32CWZ-4 |
|
||||||||
|
3 |
32CWZ-3 |
|||||||||
|
4 |
40CWZ-6 |
|||||||||
|
5 |
40CWZ-5 |
|||||||||
|
6 |
40CWZ-4 |
|||||||||
|
7 |
50CWZ-8 |
35h8 |
20.5H7 |
30 |
25H7 |
68 |
4 |
6 |
3 |
6js9 |
|
8 |
50CWZ-6 |
|||||||||
|
9 |
50CWZ-5 |
|||||||||
|
10 |
65CWZ-11 |
|||||||||
|
11 |
65CWZ-8 |
|||||||||
|
12 |
65CWZ-6 |
|||||||||
|
13 |
65CWZ-5 |
|
|
|
|
|
|
|
|
|
|
14 |
80CWZ-14 |
40h8 |
25H7 |
32 |
30H7 |
100 |
7 |
10 |
4 |
8js9 |
|
15 |
80CWZ-11 |
|
|
|
|
|
|
|
|
|
|
16 |
80CWZ-8 |
45h8 |
28h7 |
36 |
35H7 |
90 |
7 |
10 |
4 |
8js9
|
|
17 |
80CWZ-6 |
|||||||||
|
18 |
80CWZ-5.5 |
50h8 |
35H7 |
41 |
40H7 |
100 |
6 |
10 |
5 |
10js9 |
|
19 |
80CWZ-4 |
40h7 |
25H8 |
32 |
30H7 |
75 |
7 |
10 |
4 |
8js9 |
|
20 |
100CWZ-18 |
|
|
|
|
|
|
|
|
|
|
21 |
1OOCWZ-14 |
45h8 |
28H7 |
36 |
35H7 |
90 |
7 |
4 |
8js9 |
|
|
22 |
100CWZ-11 |
|||||||||
|
23 |
100CWZ-8 |
50h8 |
35H7 |
41 |
40H7 |
100 |
6 |
10 |
5 |
1Ojs9 |
|
24 |
100CWZ-6 |
55h8 |
35H7 |
45 |
40H7 |
98 |
7 |
10 |
5 |
10js9 |
